AS-MJ系列網絡型門禁控制器默認的路由器服務端口為60000，建議客戶一般不要更改。但是在Internet互聯網訪問控制器的情況下，客戶需要自己指定服務端口時。可參考本章及Internet互聯網下的TCP/IP設置的相關章節。
以下我們以TP-LINK的TL-R410型多功能寬帶路由器的設置為例，供用戶參考。
一、設置轉發規則
進入路由器的設置界面后，需設置路由器的【轉發規則】。轉發規則是將路由器服務端口與IP地址對應的操作。設置路由器的轉發規則時：
◆服務端口：由用戶自己指定。
◆IP地址：由客戶根據情況自己指定（如不清楚，可咨詢網管）。
◆協議：選擇ALL。
◆是否啟用：一定要選中。

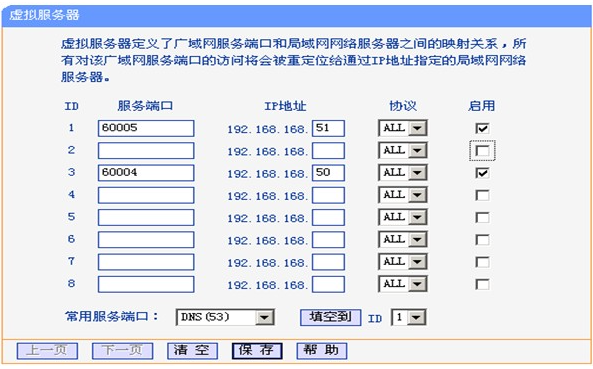

如下圖，我們?cè)O(shè)置服務端口60004對應的IP地址為192.168.168.50。服務端口60005對應的IP地址為192.168.168.51。
設置完路由器的轉發規則，點擊【保存】后，就可以在門禁管理軟件中更改門禁控制器的服務端口了。該款路由器可以設置8個服務端口。
二、設置門禁控制器的IP地址并更改端口

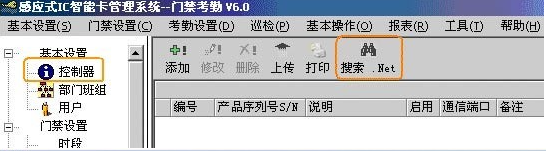

點擊【基本設置】中的【控制器】。
點擊【搜索.Net】，

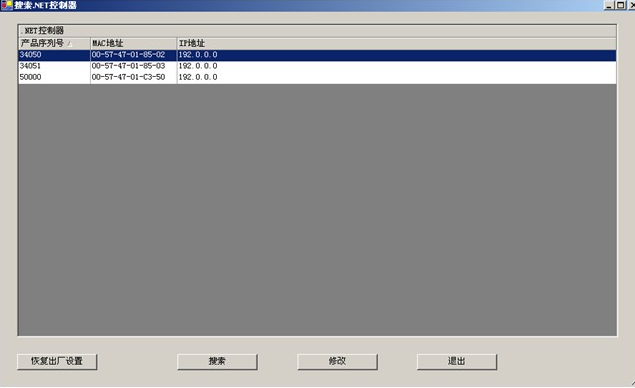

搜索到了所有門禁控制器（所有的門禁控制器均在如上界面中顯示）后。選中要設置IP地址的控制器，單擊【修改】將出現IP地址配置界面。如下圖：

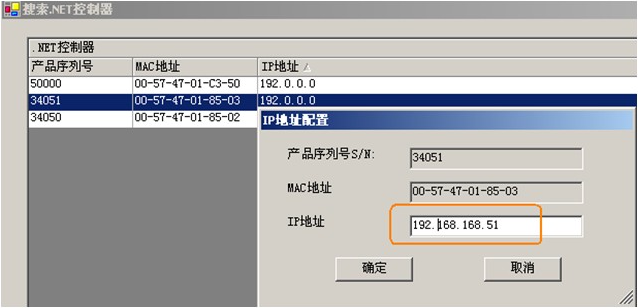

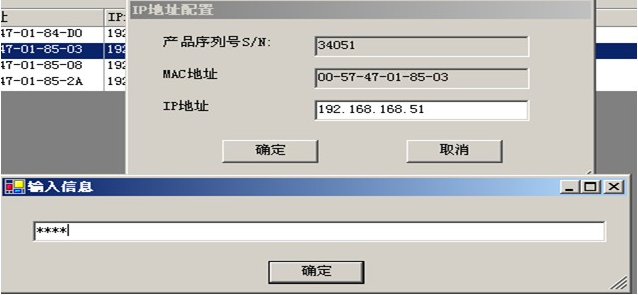

在IP地址配置界面中，在IP地址欄中輸入新IP地址（此IP地址需要和轉發規則中設置的指定服務端口的IP地址相對應，如：服務端口60005所對應的IP地址192.168.168.51），按Ctrl+Shift+q，會出現輸入信息窗口。

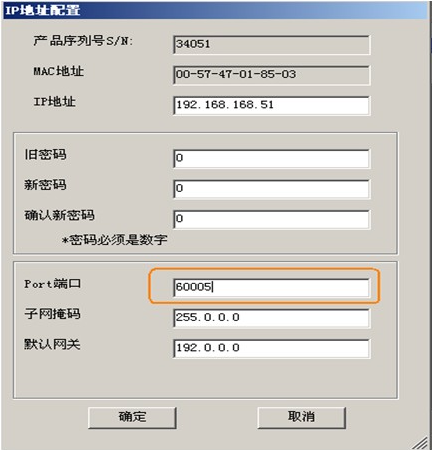

輸入密碼（密碼請向供應商索取）。【確定】后，在如下IP地址配置界面中，設置該IP對應的端口（此端口號一定要和轉發規則中設置的指定服務端口相對應，如：IP地址192.168.168.51的服務端口為60005）。舊密碼、新密碼、確認新密碼可以輸入0。
單擊【確定】后，顯示如下：

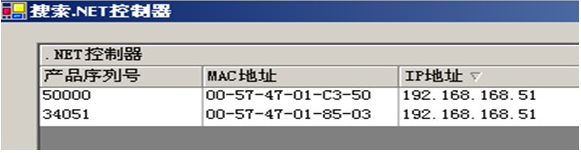

如上操作后，就將控制器S/N：34051的IP地址由192.0.0.0更改為192.168.168.51了，且服務端口更改為60005了。以后可以通過該IP地址及60005端口來訪問S/N為34051的控制器。設置好各門禁控制器的IP地址后，就可以將門禁控制器添加到門禁管理軟件中了。
注意：
1．IP地址和服務端口對應：
在更改門禁控制器的IP地址和服務端口時，一定要將IP地址和服務端口與轉發規則中的設置檢查看是否一致。
2．如果有多臺控制器:
◆可以為各控制器分別指定不同服務端口并設置不同IP地址。
◆可以將多個控制器的IP地址設置為同一個。
三、添加門禁控制器并設置通訊參數

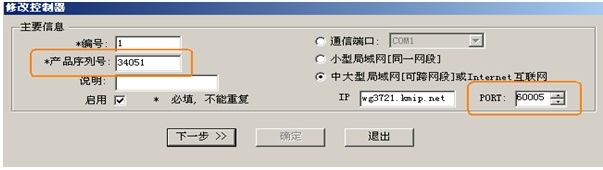

點擊【基本設置】中【控制器】的【添加】
設置參數請參考上圖，要再進行【下一步】詳細設置。可參考使用說明書的相關章節。
注意：
1．產品序列號正確：
查控制器電路板上的銀色標簽S/N:*****，請?zhí)钊?span>S/N后的5位數字。
2．IP地址對應：
填入的IP地址是在IP地址配置界面中修改了的IP地址。門禁控制器的產品序列號和IP地址一定要對應。
3．PORT端口正確：
填入的服務端口是在IP地址配置界面中更改了的控制器服務端口。
若以上三者之間與實際不對應時，會造成該控制器不能與門禁管理軟件正常通訊。
四、檢查控制器與門禁管理軟件的通訊
【基本操作】中【總控制臺】的【檢測】。
◆通訊正常的門圖標顯示為綠色
◆通訊不上的門圖標顯示為紅色
，請檢查產品序列號、IP地址、服務端口三者是否正確對應及該控制器的IP地址可否ping通。
