產品介紹
全自動升降柱系統是利用智能自動化編程控制技術，對區域的車輛出入進行控制和管理的系統，是區域保護的第一道防線，以主動控制替代被動監視，通過對車輛的有效攔截控制，最大程度上防止罪犯從正常通道的侵入。由于升降柱其安全、美觀等眾多優點，正在被越來越多的用戶所接受，升降柱系統具有卓越的防撞性、可靠性、安全性及實用性。產品廣泛用于學校、軍警、國家機關、步行街、高速公路、收費站、機場、銀行、油庫、水廠、液化氣站、電站等許多公共場合，通過對過往車輛的限制和管理，有效地保障了交通秩序的順暢和人身的安全。
全自動升降柱控制系統采用線控按鈕盒和遙控面板控制，控制器內含專業電路系統。系統是采用專業邏輯電路設計軟件通過相關電器元件組合連接，然后與動力電路組配而構成一個自動升降柱控制系統。通過控制部分發出信號，該系統將信號轉化成執行單元具體動作，完成了控制信號->執行單元->動力信號的完整轉化過程，真正實現了常規線控，遠距離遙控，多位接口一體化控制。系統響應時間不大于2秒，并具有良好的溫度適應性能，系統配以緊急釋放系統，遇停電等緊急情況時，可人為降下柱體，以開放通道，放行車輛。控制系統靈活機動，除常規線控（即手動按鍵盒）外，可采用近/遠程遙控以及通過多位接口實現近程刷卡、遠程射頻讀卡控制，并可通過計算機實現程序化控制，適用于高頻度、高安全車輛進出場所。升降柱控制器可控制多個柱體，單臺控制器最多可控制8臺升降柱，也可分組控制單個或多個柱體，一臺控制器可同時控制1到8根升降柱，也可以分開控制1、3、5升降，2、4、6不動或者7、2、3升降，4、5、6不動，設有3種工作模式控制器，預留有開關信號及地感檢測信號接口。系統控制單元采用多功能邏輯控制器，可以調制多種不同的功能模式，以滿足不同用戶在功能上的不同需求。另外，值得一提的是，其運動行程為可調式計時設計，用戶可自由控制蓋板的升降高度，有效節省能源消耗。升降柱標配多功能遙控控制和線控控制兩種控制方式，可通過無線遙控的方式，在控制器周圍30米左右范圍內（根據現場的無線電通訊環境而定），活動遙控升降柱的升降。控制器裝配UPS應急電源，緊急停電后可用UPS應急電源泄壓控制，適用于液壓升降柱處于升起狀態下緊急停電，通過應急電源可自動泄壓使液壓升降柱降落以便車輛通行。
控制器可根據用戶要求加裝以下功能：
A）刷卡控制：加裝刷卡器、指紋機、人臉識別機、身份證、二維碼讀卡器，可通過刷卡自動控制升降柱的升降。
B）道閘與升降柱聯動：配道閘（擋車器）、門禁控制器，可實現道閘、門禁與升降柱聯動。
C）與車牌識別管理系統聯動：與車牌識別收費管理系統連接，有電腦統一控制，對車牌和車輛特征進行識別，實現對車輛進行有效控制和升降柱無人自動化管理。
產品特性
■機箱材質
機箱采用優質冷軋鋼板，冷軋鋼板在噴涂之前采用了脫脂、磷化、靜電噴涂的工藝處理，可增強涂料的附著力以及保證涂層的均勻性和減少噴涂層厚度。
■控制器與升降柱無距離限制，操作簡單
控制器與升降單元之間無距離限制，單臺控制器最多可控制器8臺升降柱，也可增加控制器的數量來控制器更多的升降柱。可實現常規線控按鈕盒和遙控等功能，方便工作人員操作和使用。如果使用無線遙控的方式控制需在控制器周圍30米左右范圍內（根據現場的無線電通訊環境而定），活動遙控升降柱的升降。
■內置備用電源
控制箱內置UPS應急備用電源，緊急停電后可用UPS應急電源泄壓控制，適用于液壓升降柱處于升起狀態下緊急停電，通過應急電源可自動泄壓使液壓升降柱降落以便車輛通行。
■控制模式
控制器的控制模式可調，單臺控制器可同時控制1到8根升降柱，也可以分開控制1、3、5升降，2、4、6不動或者7、2、3升降，4、5、6不動，設有3種工作模式控制器。
■信號輸入接口
控制器內置開關信號接口，可與車牌識別系統聯動實現內部車輛自動識別后升降柱自動降落，車輛經過后，升降柱自動升起；接入門禁控制器實現刷卡、人臉識別、二維碼等方式識別后由門禁控制器判斷門禁權限發送升降柱控制器信號控制升降柱的起降，達到行人管理的目的。
控制器內置地感信號接口，安全性能高，可接入車輛檢測器、雷達系統防止升降柱頂車事故避免造成不必要的損失。
■遙控學習功能
控制器面板上的“學習”按鍵為無線對碼學習按鍵，短按一下，兩個LED燈常亮，進入對碼狀態，用遙控器按鍵任意按下一鍵，LED燈熄滅，則對碼成功，最多可學習15個遙控碼，遙控器3個按鍵對應上升、下降和停止。在對碼狀態時，如果在短按一下面板學習按鍵，則退出對碼狀態，LED燈熄滅。長按3秒學習按鍵，兩個LED點亮后熄滅，清除遙控對碼記憶。
■應用領域廣泛
行政機關：政府、法院、工商局、稅務局、公安局、檢察院、消防局、供電局、檢查站、部隊、銀行、油庫、水電站、加油站。
公共場所：景區、步行街、公園、醫院、體育場館、酒店、廣場。
科教單位：高等院校、研究所、幼兒園、中學、小學。
運輸場所：機場、火車站、汽車站、高鐵站、碼頭、高速公路。
企事業單位：工廠、小區、大廈、停車場。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
GS-K8 |
產品名稱 |
升降柱智能編程控制器。 |
|
驅動數量 |
8臺 |
機箱材質 |
優質冷軋鋼板。 |
|
輸出時間 |
1-5秒可調 |
表面處理 |
脫脂、磷化、靜電噴涂。 |
|
工作電壓 |
AC 220V |
控制方式 |
PLC可編程邏輯控制。 |
|
工作溫度 |
-25℃～65℃ |
開關信號輸入 |
可通過外接門禁控制器、門禁一體機、車牌識別等系統，實現刷卡、人臉、二維碼、車牌識別等方式使升降柱自動起降。 |
|
工作濕度 |
≤95%RH |
地感信號接入 |
可外接車輛檢測器、雷達，避免車輛經過自動升降柱造成頂車事故。 |
|
防護等級 |
IP54 |
遙控裝置 |
可在控制器周圍30米內實現遠距離遙控升降。 |
|
選配功能 |
戶外防水機箱 |
產品尺寸 |
60mm(L)×40mm(W)×20mm(H) |

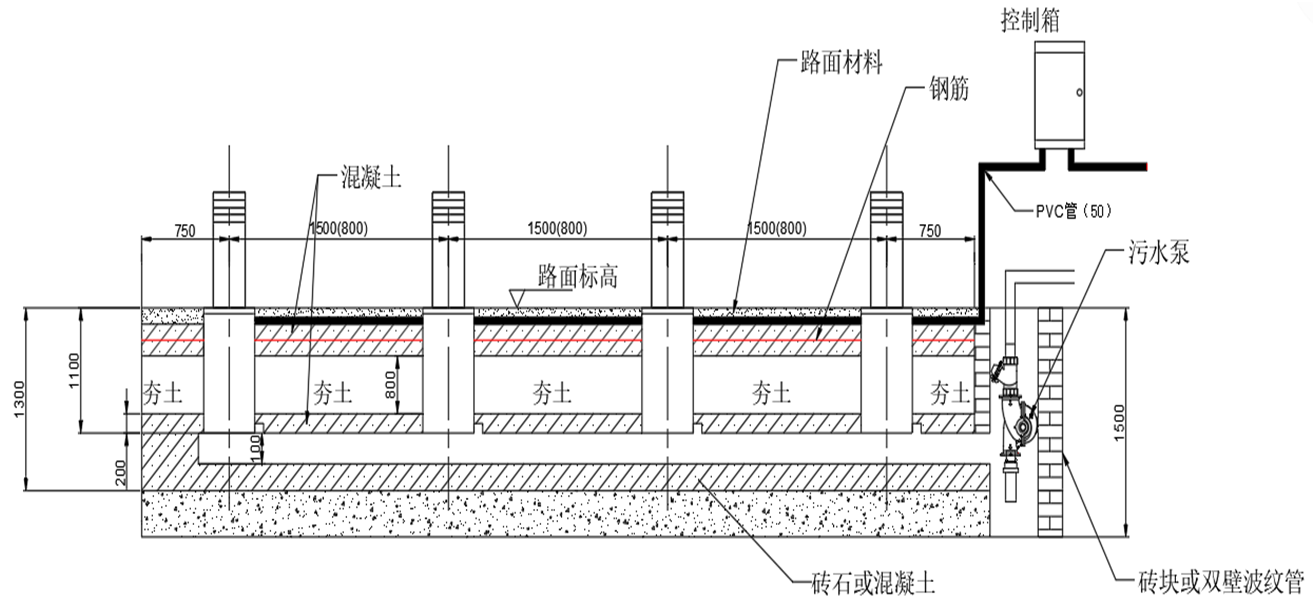

產品安裝示意圖
圖1--產品安裝示意圖
